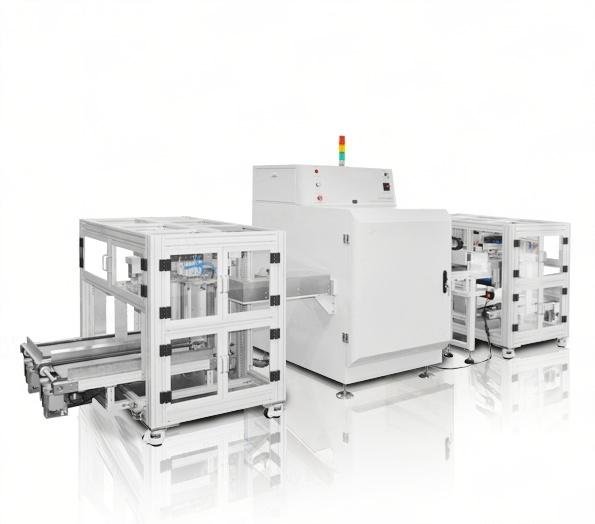

बैटरी सेल के लिए पूरी तरह से स्वचालित एक्स-रे निरीक्षण मशीन
बैटरी कोशिकाओं के लिए पूरी तरह से स्वचालित एक्स-रे निरीक्षण मशीन लिथियम-आयन बैटरी कोशिकाओं के आंतरिक दोषों का पता लगाने में विशेष उपकरण है. नीचे एक विस्तृत परिचय दिया गया है:
काम के सिद्धांत
मशीन एक्स-रे ट्यूब के माध्यम से एक्स-रे उत्पन्न करती है, जो बैटरी कोशिकाओं के आंतरिक भाग में प्रवेश करते हैं. कोशिका के अंदर विभिन्न सामग्रियाँ (जैसे इलेक्ट्रोड और विभाजक) घनत्व और परमाणु संख्या में अंतर के कारण एक्स-रे को अलग-अलग डिग्री तक अवशोषित और क्षीण करना. क्षीण एक्स-रे एक डिटेक्टर तक पहुंचते हैं, जो एक्स-रे सिग्नल को इलेक्ट्रिकल या डिजिटल सिग्नल में परिवर्तित करता है. डिजिटल प्रोसेसिंग के बाद, विश्लेषण योग्य छवियाँ उत्पन्न होती हैं. बैटरी कोशिकाओं में आंतरिक दोषों की पहचान करने के लिए इन छवियों को समर्पित सॉफ़्टवेयर द्वारा संसाधित और विश्लेषण किया जाता है.
मुख्य कार्य
दोष का पता लगाना: बैटरी सेल में अनेक आंतरिक दोषों की पहचान करता है, जिसमें पोल के टुकड़ों का ख़राब संरेखण भी शामिल है, शॉर्ट सर्किट, खुले सर्किट, बबल, अशुद्धियों, और विरूपण.
आयामी मापन: स्वचालित रूप से बैटरी सकारात्मक और नकारात्मक ध्रुव टुकड़ों के संरेखण जैसे आयामी मापदंडों को मापता है, और अधिकतम सहित सांख्यिकीय डेटा की गणना करता है, न्यूनतम, और औसत मान.
अच्छी/बुरी छँटाई: पूर्व निर्धारित मानकों के आधार पर अच्छे और दोषपूर्ण उत्पादों के बीच स्वचालित रूप से अंतर करता है, और दोषपूर्ण उत्पादों को स्वचालित रूप से सॉर्ट करता है.
तकनीकी सुविधाओं
उच्चा परिशुद्धि: पता लगाने की सटीकता आमतौर पर माइक्रोन स्तर तक पहुंचती है. उदाहरण के लिए, ज़ुओमाओ टेक्नोलॉजी का XB7100 30μm की पुनरावृत्ति के साथ 5-15μm की पहचान सटीकता प्राप्त करता है, जबकि झेंगये टेक्नोलॉजी का XG5500 60μm की दोहराव परीक्षण सटीकता प्रदान करता है.
उच्च दक्षता: तेज़ पहचान गति उत्पादन लाइनों की उच्च गति उत्पादन आवश्यकताओं को पूरा करती है. उदाहरण के लिए, झुओमाओ टेक्नोलॉजी का XB7100 अधिकतम पहचान क्षमता तक पहुंचता है 60 पीपीएम, और इसका XB8100 ≥90 PPM प्राप्त करता है.
उच्च स्वचालन: पूरी तरह से बुद्धिमान स्वचालित लोडिंग/अनलोडिंग सक्षम करता है, ऑनलाइन निरीक्षण, ओके/एनजी उत्पादों की स्वचालित छँटाई, और एनजी उत्पादों के स्वचालित रीफ़्लो और पुन: परीक्षण का समर्थन करता है.
मजबूत डेटा प्रबंधन: वास्तविक समय में दृश्य डेटा अपलोड करने के लिए एक इंटरेक्शन मॉड्यूल के माध्यम से एमईएस सिस्टम के साथ एकीकृत होता है. स्वचालित बारकोड स्कैनिंग फ़ंक्शन से सुसज्जित, यह उत्पादन डेटा का पता लगाने की क्षमता सुनिश्चित करता है.
सुरक्षा और पर्यावरण संरक्षण: आमतौर पर इसमें सुरक्षा इंटरलॉक और कई सुरक्षा कार्य होते हैं, राष्ट्रीय सुरक्षा विकिरण मानकों का अनुपालन. उदाहरण के लिए, झेंगये टेक्नोलॉजी का XG5500 सभी सतह भागों पर सुरक्षा विकिरण मानकों को पूरा करता है, विकिरण रिसाव के साथ ≤1μSV/hr.
अनुप्रयोग फ़ील्ड
बैटरी कोशिकाओं के लिए पूरी तरह से स्वचालित एक्स-रे निरीक्षण मशीन का उपयोग मुख्य रूप से लिथियम-आयन बैटरी के उत्पादन में किया जाता है, जिसमें इलेक्ट्रिक वाहन बैटरियां भी शामिल हैं, उपभोक्ता इलेक्ट्रॉनिक्स बैटरियां, और ऊर्जा भंडारण बैटरियां. यह लिथियम-आयन बैटरी की गुणवत्ता और सुरक्षा सुनिश्चित करता है, उत्पादन क्षमता और उपज दर में सुधार.
बैटरी सेल के लिए पूरी तरह से स्वचालित एक्स-रे निरीक्षण मशीन
