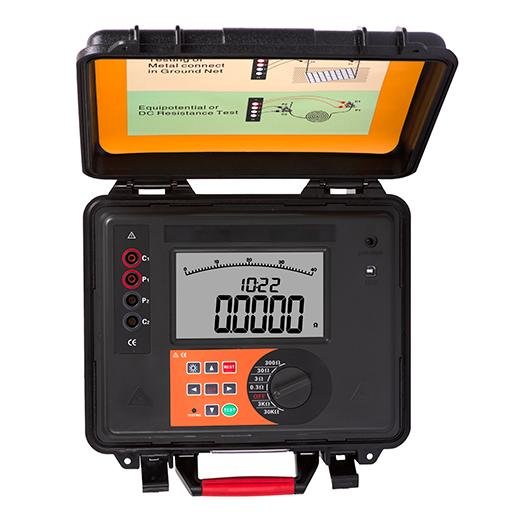

Le Testeur équipotentiel intelligent (également appelé testeur de faible résistance DC, Testeur de résistance CC, Ohmmètre, Micro-ohmmètre) utilise la méthode de mesure précise à 4 fils pour fournir des résultats précis et fiables. Il sert d'instrument dédié pour tester la qualité de la liaison équipotentielle entre les composants métalliques des bâtiments, y compris les bandes de protection contre la foudre., poutres au sol, acier de construction, renforcement du sol, conduites d'eau, radiateurs, accessoires de salle de bains, portes, fenêtres, balcons, et cuisines.
Ce testeur polyvalent mesure également la résistance des conducteurs de connexion entre les équipements électriques et les réseaux de terre., résistance de contact des disjoncteurs, commutateurs, et contacts de prise, ainsi que la résistance de la bobine, résistance de dérivation, résistance au rivetage métallique des véhicules/navires/avions, résistance des joints de soudure, et plus. Logé dans un boîtier étanche IP65, antichoc, et étui de protection résistant aux chutes, il est robuste et durable. Équipé d'une batterie au lithium rechargeable de grande capacité, il convient parfaitement aux chantiers extérieurs.
Les fonctionnalités supplémentaires incluent l'alarme, horloge, et mesure de la longueur du fil : calcul de la longueur en comparant la résistance du fil standard avec la résistance sur toute la longueur. Le testeur est constitué d'un hôte (avec un grand écran LCD rétroéclairé, affichage graphique à barres, et stockage de données de 400 groupes), logiciel de surveillance, fils de test, chargeur, et câble USB. Le logiciel prend en charge la lecture des données historiques, visualisation, économie, rapport, et impression. Largement utilisé par les stations d'inspection de la qualité de la construction, sociétés de surveillance, entrepreneurs, entreprises de protection contre la foudre, départements de pouvoir, et usines de navires/locomotives, ce testeur d'équipotentialité intelligent répond à divers besoins de tests professionnels.
| Gamme | Plage de mesure | Précision | Résolution |
|---|---|---|---|
| 0.3Oh gamme | 0.0001Ω ~ 0,3000Ω | ±1 % de la lecture±10 dgt | 0.0001Oh |
| 3Oh gamme | 0.300Ω ~ 3 000 Ω | ±1 % de la lecture±5 chiffres | 0.001Oh |
| 30Oh gamme | 3.000Ω ~ 30,00Ω | 0.01Oh | |
| 300Oh gamme | 30.0Ω ~ 300,0 Ω | 0.1Oh | |
| 3Plage kΩ | 300Ω ~ 3000Ω | 1Oh | |
| 30Plage kΩ | 3.00kΩ ~ 30,00 kΩ | 0.01kΩ |
| Fonctionnalité | Spécification |
|---|---|
| Fonction | Test de résistance à la liaison équipotentielle, test de faible résistance, Test de résistance CC, test de résistance du conducteur de connexion, test de résistance de contact/rivage, essai de longueur de fil, etc.. |
| Alimentation électrique | Batterie au lithium rechargeable C.C 7,4 V 2,6 Ah, tension de charge complète ~ 8,4 V |
| Courant de travail | Max 4A pendant la mesure lorsqu'il est complètement chargé |
| Méthode de détection | Méthode précise à 4 fils, 2-détection simultanée des canaux A/D |
| Plage de mesure | 0.0001Ω ~ 30,00kΩ |
| Test de longueur de fil | L: ≤999999 millions |
| Longueur de fil standard | Plage de réglage: 1m~30m |
| Interface de test | C1 (actuel +), C2 (actuel -), P1 (tension +), P2 (tension -) |
| Temps de mesure | 2 secondes/temps |
| Stockage des données | 400 groupes (les données ne sont pas perdues lors de la mise hors tension ou du remplacement de la batterie) |
| Réglage de l'alarme | Plage de seuil: 1Ω~30Ω, 00Ω désactive l'alarme; Fonction alarme non activée au démarrage |
| Invite d'alarme | “Bip-bip-bip” lorsque la valeur de test dépasse le seuil |
| Indication du test | Le voyant bleu TEST clignote pendant le test |
| Indication de charge | Indicateur de chargeur rouge lors de la charge, vert une fois plein |
| Conservation des données | Conserve automatiquement le résultat après chaque test |
| Fonction horloge | 24-horloge, affiche l'heure et les minutes |
| Fils de test | 4 pièces: 2 fils rouge-noir, chacun 5 m de long |
| Fonction de rétroéclairage | Rétroéclairage gris-blanc contrôlable, adapté aux environnements sombres |
| Mode d'affichage | Écran LCD; Taille: 128mm × 75 mm |
| Taille de l'hôte | 280mm×260mm×160mm |
| Masse | 2270g |
| Tension de ligne | Évitez les mesures en ligne sous tension |
| Affichage du débordement | “OL” symbole de dépassement de limite |
| Indication de basse tension | Le symbole s'affiche lorsque la tension de la batterie chute à 6,8 V ± 0,1 V, rappelant de charger |
| Température et humidité de travail | -10℃~40℃; ≤80% hr |
| Température et humidité de stockage | -10℃~60℃; ≤70% hr |
| Classe de protection | IP65 (avec couvercle fermé) |
| Interface de chargement | Oui |
| Interface USB | Avec port USB, surveillance des logiciels, téléchargement de données, sauvegarder, imprimer |
| Tension de tenue | C.A. 3 700 V/rms (entre coque et vis) |
| Règles de sécurité adaptées | CEI61010-1, CAT III 600 V, Degré de pollution 2; JJG724-1991 “Règlement de vérification pour les ohmmètres numériques DC”; JJG166-1993 “Règlement de vérification pour les résistances DC”; « Règlement de vérification DL/T967-2005 pour les testeurs de résistance de boucle et les testeurs rapides de résistance CC » |
